Revision as of 13:39, 15 July 2012
Contents |
Objectifs
Expérimenter le monde des radiofréquences. (Voir la rubrique soeur : Emetteurs radio).
Théorie
Récepteur superhétérodyne
Amplification à sur-régénération
Démodulateurs et détecteurs
Détecteur à diodes

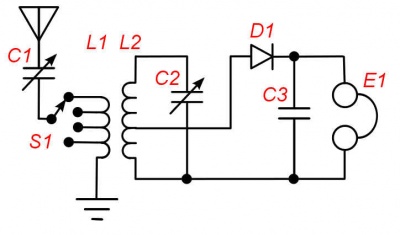

Le signal en modulation d'amplitude est extrait de la porteuse au moyen d'une diode et d'un condensateur de lissage. Voici divers montages issus de l'article "Crystal radio" de Wikipedia :
File:Crystal radio 1.jpg
400px
File:Crystal radio 3.jpg
400px
En gros, le condensateur se comporte comme une "mémoire" de la valeur de tension de crête. C'est parfaitement analogue au redressement et lissage d'une alimentation.
Réalisations
Montage à détecteur à diode, sans alimentation
Principes
Réalisation
Montage à TDA7000
Principe
Le montage ne fait appel qu'à un seul circuit (et une tripotée de capas). On en trouvera le schéma sur le site d'electronics-diy :

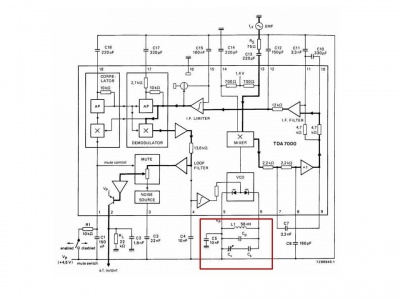

C'est pratiquement le schéma donné est dans la [datasheet du TDA7000] :
La petite nuance vient de l'utilisation d'une diode varicap pour le tuning (en lieu et place d'un condensateur variable, voir le rectangle rouge sur le schéma). J'y ai rajouté un ampli BF à LM386.
Réalisation

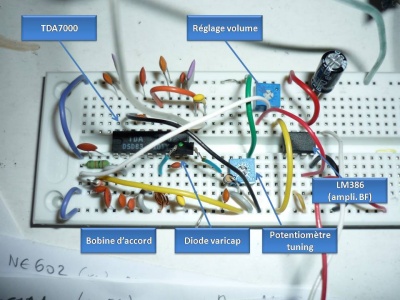

Voici le montage sur la plaque d'expérimentation :
Conclusions
Montage sans grand intérêt puisque tout est réalisé par le circuit intégré. A noter qu'il y a bien des chips qui offrent un tel niveau d'intégration. Pour une carte à microcontroleur, voir par exemple le TEA5767 (utilisé dans le lecteur MP3 à base de PIC32MX).
Références
- Quelques montages :
- Quelques récepteurs radio très simples, dont un utilisant un détecteur au germanium, ici (copie locale) et là (copie locale).
- Un récepteur passif selon même principe que précédemment, mais avec un ampli op, ici (copie locale). Il n'utilise pas une diode au germanium, mais une diode au silicium légèrement polarisée.
- Un récepteur VHF à un transistor, [ici] (copie locale). Si on en croit les extraits audio donnés sur le site, les résultats sont assez surprenants.
- D'autres récepteurs VHF à un transistor, ici et là (copie locale).
- Un récepteur VHF à NE602 et ZN416e, ici (copie locale).
- Un modèle plus compliqué, ici (copie locale).
- Un récepteur intéressant, utilisant une tête HF de téléviseur (à 5€) est donné dans le numéro de janvier 2012 du magazine "Electronique pratique" (récepteur FM-VHF-UHF 48MHz à 863MHz).
- Quelques ouvrages
- Excellent : Jon B. Hagen, Comprendre et utiliser l'électronique des hautes fréquences, ed. Publitronic/Elektor. Cet ouvrage décrit simplement les principes fondamentaux des RF.
- Basique : A. Schommers, L'électronique ? par de panique, 2e partie : expérience en alternatif
- R. maillard, Construisez votre émetteur FM. Cet ouvrage décrit par le menu la réalisation d'un émetteur FM. L'intérêt est qu'il ne fait pas usage de composants "tout faits"... ce qui permet de comprendre les principes mis en oeuvre.
- Quelques composants :
- Le "mixeur" NE602/SA602 qui comprend un mixeur et un oscillateur (copie locale). C'est un composant très courant dans le domaine des radio-fréquences. Voir notamment les articles suivants :
- Divers schémas à base de NE602 (copie locale)
- L'application note AN1982 de Philips, "Applying the oscillator of the SA602 in low-power mixer applications" (copie locale)
- L'article "NE602 Primer" de J. J. Carr publié dans Elektor de janvier 1992 (copie locale)
- L'article "Single chip frequency converter" de M.A. Covington publié dans Radio Electronics d'avril 1990 (copie locale)
- Voir aussi l'article Direct Conversion Receiver: making friends with the Signetics SA602 IC.
- Le récepteur TDA7000 qui permet la réalisation d'un récepteur FM avec quelques composants discrêt (dont une bobine) et une diode varicap. (copie locale.)
- Le récepteur MC3362 à double conversion (par ex. 10.2MHz puis 455KHz). (copie locale.)
- Le récepteur MC13135/MC13136 (copie locale).
- Le tuner UV1316(I2C)/UV1315/A qui réalise la réception, préamplification et première "conversion" de fréquence. En 2012, on trouve ce composant chez Electronique Diffusion.
- Le [BA1404] (copie locale et voir aussi ici) de Rohm et le MAX2606 (copie locale et voir aussi ici) qui permettent de faire très facilement un émetteur FM stéréo (pour transmettre, par exemple, la sortie d'un lecteur MP3). A noter que le Rohm requiert un quartz à 38KHz pas très facile à trouver...
