Revision as of 09:37, 13 January 2013
Contents |
Objectifs
Expérimenter le monde des radiofréquences. (Voir la rubrique soeur : Récepteurs radio).
Théorie
Technologies
Emetteurs intégrés
- Le [BA1404] (voirici) de Rohm et le MAX2606 et voir aussi ici) permettent de faire très facilement un émetteur FM stéréo (pour transmettre, par exemple, la sortie d'un lecteur MP3). A noter que le Rohm requiert un quartz à 38KHz pas très facile à trouver...
Réalisations
Emetteur à Max2606
Principe
Le schéma est issu directement de la note d'application Single-Chip FM Transmitter Extends Home-Entertainment Systems de Maxim :
J'ai du supprimer la résistance de 10K sur l'entrée du signal MP3... Si je la laisse, le signal est bien trop faible!
Résultat

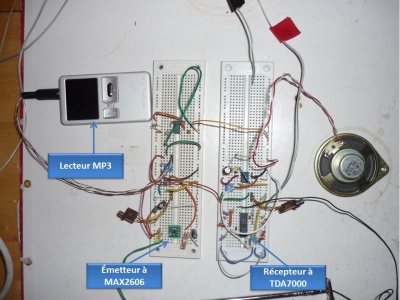

Voici une photo du couple "récepteur FM à TDA7000 / émetteur mp3 à MAX2606" :

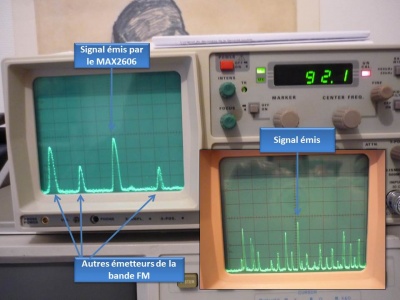

Sur l'analyseur de spectre, on distingue bien le pic :

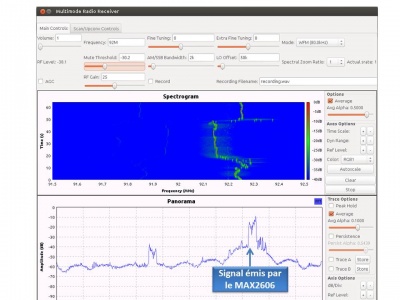

On retrouve évidemment le même pic (j'ai modifié la fréquence entre les deux manipulations...) avec le récepteur SDR :
Emetteur à un transistor
Principe
En voici le schéma (l'original est ici):
Résultat
Voici une photo du montage final :
Références
- Un oscillateur RF à un transistor.
- D'autres montages : http://sound.westhost.com/project54.htm, http://www.electronics-project-design.com/FMTransmitter.html, http://electronickits.com/kit/complete/surv/ck200.pdf, http://talkingelectronics.com/projects/FM-Bug/FM%20BUG.pdf.
