Le bus GPIB comprend

• 8 lignes de données
• 3 lignes de handshake
• 5 lignes de gestion du bus

Autres caractéristiques :

• toutes les lignes sont compatibles TTL
• utilise une logique négative (vrai = 0, faux = 1)
• assure un débit max de de 1Mo/s
• supporte une longueur maximale de 20m
• utilise un codage des données en ASCII sur 7 bits (en général)

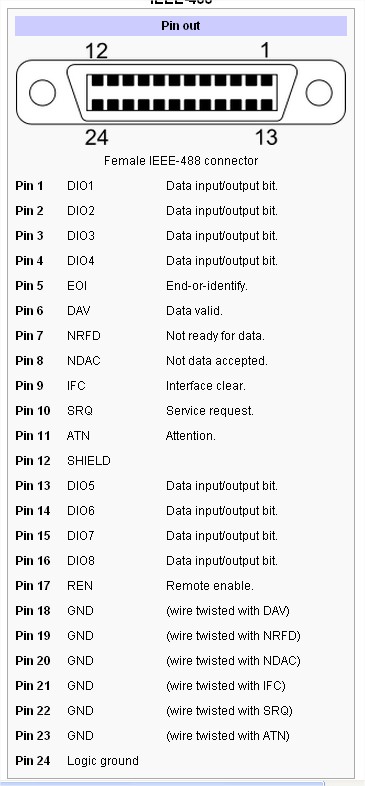

Le connecteur est de type "centronics", mais avec 24 broches. La désignation est "24 points ribbon connector". Le brochage du connecteur est le suivant (de Wikipedia):

Un équipement peut être

• controler : il gère le trafic, reçoit et émet des données,
• listener : il recoit des données,
• talker : il émet des données.

Le controler détermine qui parle et qui écoute

Chaque instrument a une adresse en écoute / en émission (voire les deux).

Contents 1 Fonctionnement du handshake 2 Fonctionnement des lignes de contrôle 3 Les commandes 4 Connexion des drivers SN75160/161

Fonctionnement du handshake

Le handshake utilise 3 lignes :

• DAV (Data Valid) est activé lorsque les données sont prêtes à être lues (c'est-à-dire après que le bus de données se soit stabilisé)
• NRFD (Not Ready For Data, collecteur ouvert) est activé (niveau BAS) par un listener pour signaler qu'il n'est pas prêt à recevoir des données
• NDAC (Not Data Accepted, collecteur ouvert) est activé (niveau BAS) par un listener pour signaler qu'il n'a pas encore lu la donnée

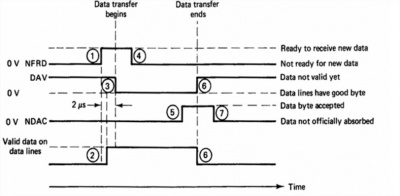

Le protocole est le suivant :

• (1) NFRD passe à l'état haut lorsque tous les listeners sont prêts à recevoir une donnée. C'est le listener le plus lent qui détermine la remontée du signal.
• (2) Le talker met les données sur le bus.
• (3) DAV passe à l'état bas lorsque le talker indique que les donnes sont prêtes.
• (4) NRFD passe à l'état bas lorsque au moins un listener indique qu'il n'est pas prêt à recevoir une nouvelle donnée. C'est le listener le plus rapide qui détermine l'activation de NRFD.
• (5) NDAC passe à l'état haut lorsque tous les listeners ont accepté la donnée. C'est l'écouteur le plus lent qui détermine la remontée du signal.
• (6) DAV passe à l'état haut lorsque le talker indique qu'il cesse de piloter les lignes de données.
• (7) NDAC passe à l'état bas.

Fonctionnement des lignes de contrôle

• ATN (Attention)
  • ATN au niveau BAS : le bus de donnée porte une commande
  • ATN au niveau HAUT : le bus de donnée porte une donnée
• IFC (Interface Clear)
  • IFC au niveau BAS : le bus est réinitialisé
• REN (Remote ENable)
  • REN au niveau BAS : le bus est contrôlé par le contrôleur. Normalement, cette ligne est placée au niveau bas aussi longtemps que le contrôleur est en charge du bus.
• SRQ (Service ReQuest, collecteur ouvert)
  • SRQ au niveau BAS : un instrument souhaite recevoir ou émettre sur le bus. Le contrôleur va poller les instruments pour connaître celui qui a activer le signal.
• EOI (End Or Identity)
  • EOI au niveau BAS : signale la fin d'un message émis par un talker ou est utilisé par le contrôleur lors du polling après un SRQ.

Les commandes

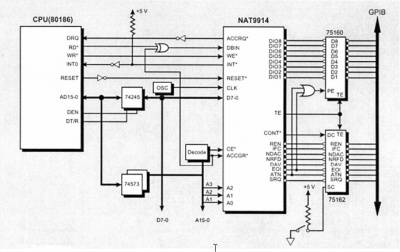

Connexion des drivers SN75160/161

Quelques exemples :
