Objectifs
Se faire la main sur les VCO, élements nécessaires à la réalisation de tout récepteur superhétérodyne.
Réalisations
Un VCO à 2N2416
Il s'agit d'un montage proposé par "Silicium628" (dont je salue la qualité didactique...). Voici le schéma originel (créé par "Silicium", ici):
Voici une photo de la réalisation :

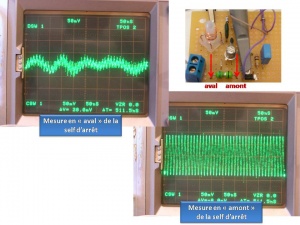

Un petit détail sur l'importance des selfs d'arrêt (ou, improprement, "selfs de choc"). On voit bien sur ces images le filtrage apporté par la self...
Références
- 2-meter FM receiver with MC3362 chip and Si570 synthesizer
- An Introduction to Voltage Controlled Oscillator Design
- [http://emmanuel-fernandes.blogspot.fr/2007/03/vhf-vco-design-part-1.html
Emmanuel's Private Blog: VHF - VCO Design - Part 1]
- FM PLL controlled VCO unit
- Générateur HF 40 à 90 MHz sortie sinus synthétisé par PLL piloté par un ATmega8 pas de 10kHz
- Presentation des MAX2606 de MAXIM
- Si570 Controller and Frequency Generator
- Stereo FM tuner. Tuner utilisant un NE602 en front-end. L'auteur donne le détail de tous les calculs (y compris les adaptations d'impédances).
- UHF VCO - 200 à 400MHz
- VCO à LMX2322
