Capacimètre/inductance-mètre à base de PIC16F628
From Eric
Contents |
Objectifs
Disposer d'un inductance-mètre pas cher.
On trouve sur Internet divers inductance-mètres aux alentours d'une quarantaine de dollars. La majorité d'entre eux semble inspirée d'un même modèle dont on trouve le schéma et le logiciel sur Internet là (site de Phil Rice) et encore là.
Principe
Le principe est simple : le PIC mesure la variation de fréquence d'un oscillateur L/C après insertion du composant dont on souhaite mesurer la valeur.

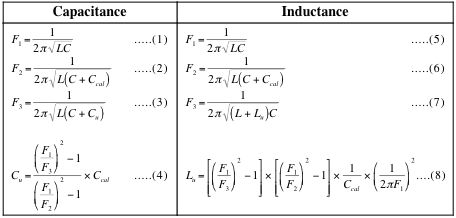

La résolution des équations suivantes permettent l'obtention de la valeur recherchée.
La difficulté consiste à réaliser ces calculs complexes sur le PIC. Pour ce faire, l'auteur utilise la bibliothèque flottante décrite dans l'application note AN575 intitulée "IEEE 754 Compliant Floating Point Routines".
Le montage initial utilisait un PIC16F84 et faisait appel à un comparateur LM311. La dernière version utilise les comparateurs internes du PIC16F628. Le schéma est le suivant :
La fréquence F1 est la fréquence d'oscillation du circuit LC composé de l'inductance de 100uH et de la capacité de 1nF. La fréquence F2 est celle du circuit composé de la même inductance, mais d'une capacité doublée (le deuxième condensateur de 1nF est connecté au circuit par le relais).
Réalisation

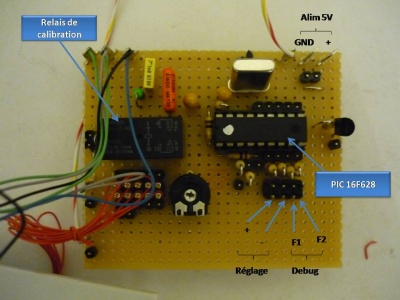

Le circuit a été réalisé selon la bonne vieille méthode de la plaquette d'expérimentation / wrapping. Voila la carte :
et voila le résultat, une fois dans son boitier :
Conclusions et leçons
Voila un LC-mètre pas cher et assez précis.
