Souris PS/2
From Eric
On trouvera des informations utiles sur le sujet ici, là et encore là
Contents |
Le brochage de la prise PS/2
(A compléter.)
Le protocole de communication PS/2
Communication Host => Device
Communication Device => Host
(A compléter.)
Illustration

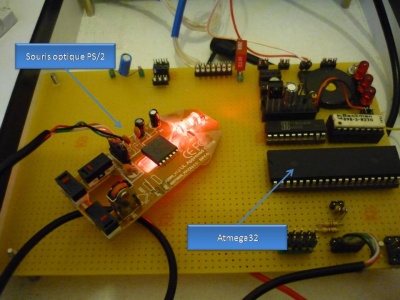

Voici une une vue (sans grand intérêt) du montage. On y voit la souris et l'ATMEGA32 qui la pilote.

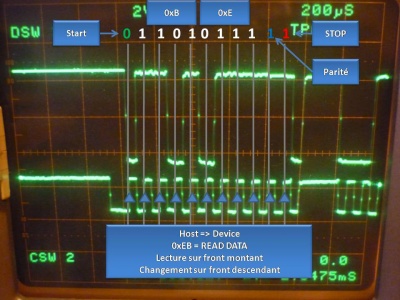

La photographie suivante montre les signaux de données et d'horloge lors de la transmission d'une donnée du microcontrôleur vers la souris. Ici, il s'agit d'une commande qui demande à la souris de transmettre les données de déplacement.

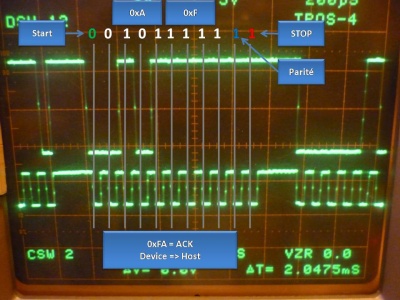

La souris répond par le message d'accusé de réception 0xFA si tout va bien.

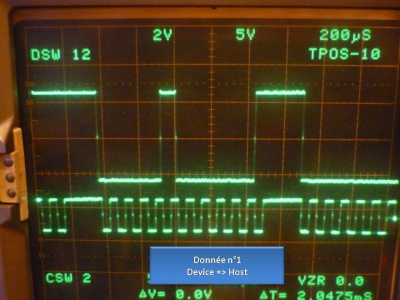

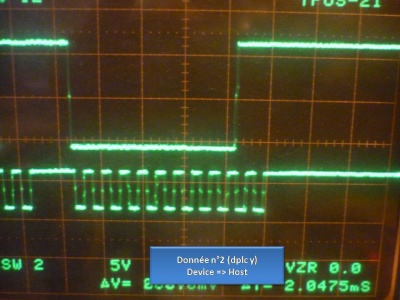

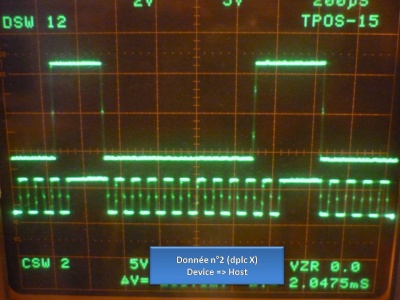

Dans le cas présent, on a demandé à la souris d'émettre les données de déplacement et de position des boutons, soit 3 mots de 8 bits :
Les commandes de base d'une souris PS/2
(A compléter.)
Un driver pour Atmega32
(A compléter.)
