Coupleurs bluetooth BTM-5
From Eric
Le coupleur bluetooth BTM-05 est notamment utilisé sur le robot Trobot1.
Présentation générale
Voici une photo du coupleur BTM-05 "nu", c'est-à-dire avant soudure des fils.
Les coupleurs bluetooth BTM-05 sont souvent vendus par paire, l'un des coupleurs étant configuré en maître et l'autre en esclave. Cette préconfiguration permet d'utiliser les coupleurs directement, dans leur mode de connexion automatique.
En effet, le BTM-05 dipose de deux modes de fonctionnement :
- un mode de connexion automatique, qui ne nécessite aucune configuration,
- un mode "AT" qui permet au microcontroleur de configurer le coupleur (par exemple : définir le mot de passe) et d'obtenir certaines informations de configuration (par exemple, l'adresse du coupleur.
Le choix du mode se fait au moyen de la broche PIO11.
La soudure du composant
Le module BTM-05 ne dispose pas de broches de connexion, mais de simples points de contact dorés situés à la périphérie du module. Ces points de contact sont au pas de 1.27mm ; on ne peut donc y souder une barrette classique.
Aussi, son utilisation requiert généralement la soudure de fils fins (par ex. fil à wrapper) sur les quelques points de contact indispensables :
- l'alimentation 3.3V et la masse
- l'entrée PIO11 permettant le choix du mode de fonctionnement
- la sortie PIO9 qui l'état du coupleur (connecté à une LED, elle permet de voir "ce que fait" le coupleur (recherche de pair, appariement, etc.)
- la sortie PIO8 qui indique la réussite d'un l'appariement.
L'utilisation du coupleur en 5V
Le coupleur est alimenté en 3.3V. Son utilisation sur une carte à microcontrôleur 5V requiert :
- la génération de l'alimentation 3.3V
- la conversion des signaux TX et RX (au moins) de 3.3V vers 5V (TX) et de 5V vers 3.3V (RX).
L'alimentation 3.3V est obtenue à partir du 5V au moyen d'un régulateur type 78L33 en TO92 et ses deux capas.
La conversion du signal TX est réalisée au moyen de deux transistors NPN (il en faut deux car il y inversion du signal à chaque fois...). la conversion du signal de réception est obtenue à l'aide d'une simple diode qui permet au signal entrant de "tirer" la ligne RX à la masse (en fait, la tension de la diode) lorsqu'un niveau bas doit être transmis.
Pour ma part, je me suis contenté de faire le montage sur une plaquette perforée. On parvient à une densité tout à fait acceptable.

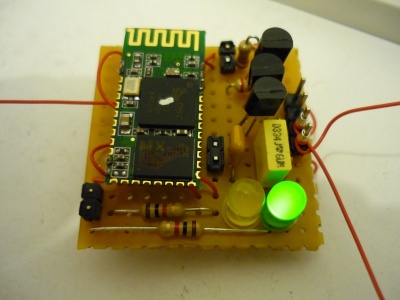

Voici le schéma côté composant et côté soudure ainsi qu'une photographie du résultat une fois le tout soudé.
