Filtres
From Eric
Contents |
Filtres de Rauch
(A compléter)
Filtres de Sallen-Key
(A compléter)
State filters
Requièrent un peu plus de composants que les filtres de Rauch ou Sallen-Key mais présentent (entre autres) l'avantage de diposer d'un sortie passe-bas, passe-haut et passe-bande.
Structure et caractéristiques

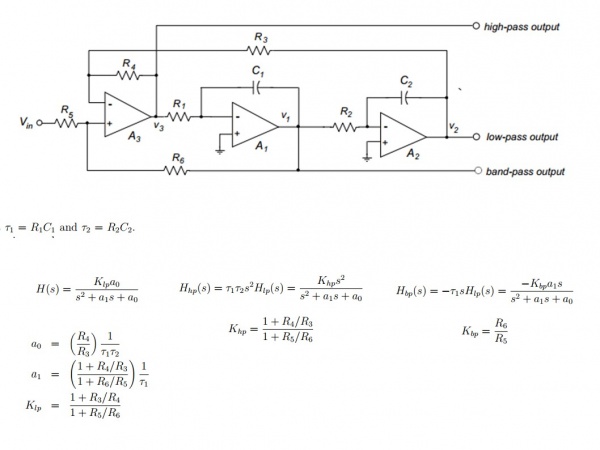

Le support de cours du MIT donne les fonctions de transfert des 3 filtres (low, high, band).

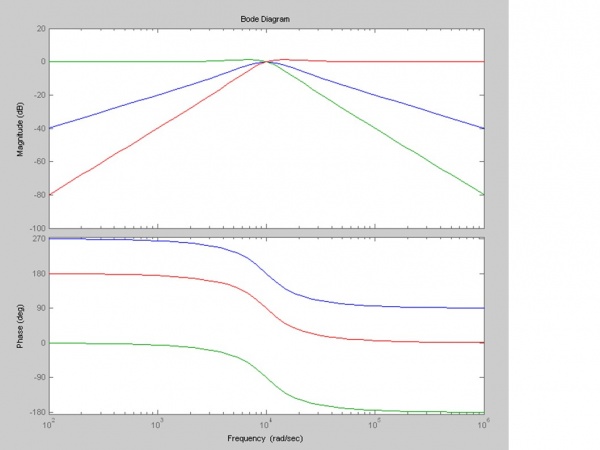

Le diagramme de Bode des trois filtres est le suivant :

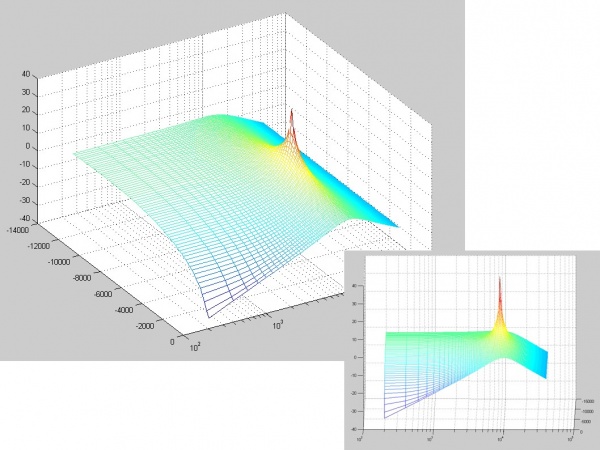

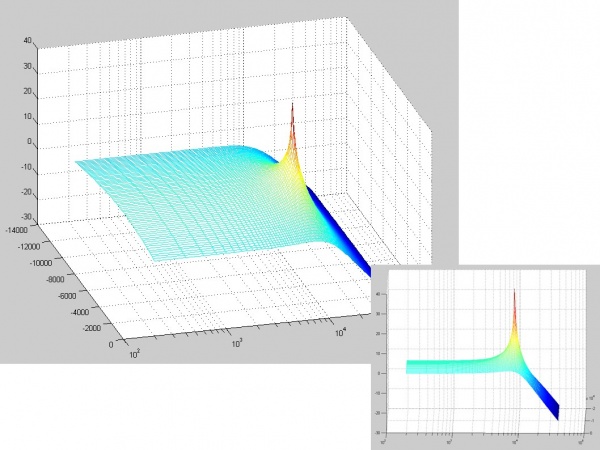

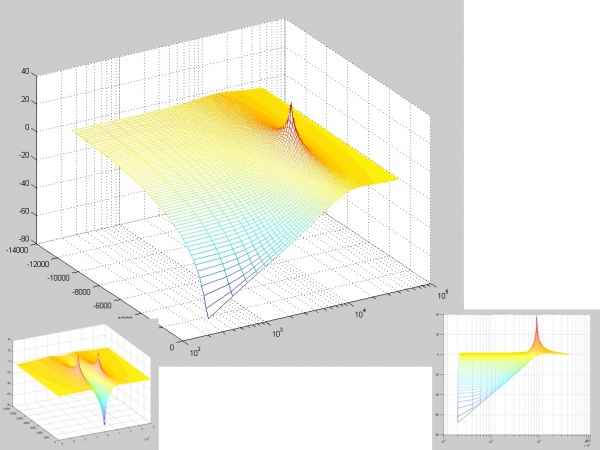

Les fonctions de transfert calculées avec Matlab sont représentées ci-après
Autres informations
On trouve une autre analyse avec les fonctions de transfert (quoique bizarres...) dans l'article de Daycounter.

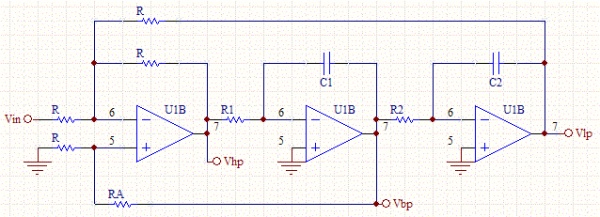

Pour le circuit
Les fonctions de transfert sont :
- Pour le passe-bas :
- Pour le passe-haut :
- Pour le passe-bande :
Voir aussi
- l'article de Julius Orion Smith III.
- le document Active RC filters design techniques dont voici un extrait :
Schéma (de [3]) :
Voir la note MT-223 d'Analog Devices qui donne une "procédure" pour calculer la valeur des composants (extrait) :
La note MT-208 traite de la commande numérique d'un tel filtre. Il est fait usage de "multiplying DACs".
Exemples d'utilisation
Analyseur de spectre
De [4] :
Synthétiseur
Voir le papier qui donne la fonction de transfert et l'ensemble des calculs pour un filtre utilisé dans un synthétiseur... Le filtre est contrôlé en tension.
