Générateur de fonctions à base d'EPROM
From Eric
Objectifs
Un prétexte pour utiliser un CNA du type DAC08 et l'amplificateur BF LM386... et faire un peu de Ruby (avec WxWindows) pour générer les tables configuration.
Réalisation
Il n'y a pas grand chose à dire... aucune difficulté particulière.

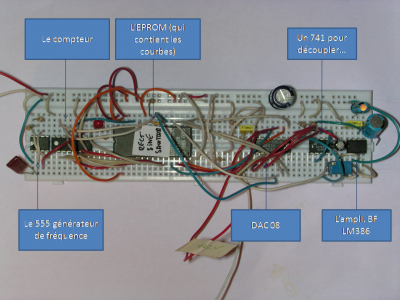

La carte comporte un NE555 qui génère le signal d'horloge. Ce signal est fourni à un compteur qui délivre les bits d'adresse à une EPROM. Le bus de données de l'EPROM alimente un DAC08 qui se charge de convertir les données binaire en signal analogique. Le signal est amplifié par un LM386, ce qui permet de connecter un petit haut-parleur 8ohm.

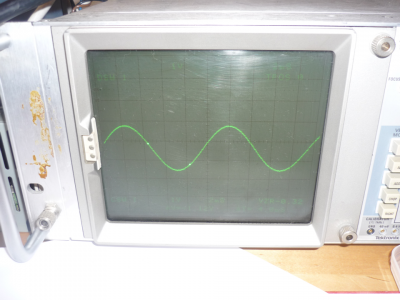

Voila un exemple de courbe...
Conclusions et leçons
Aucune...
