GALs

La programmation des GALs s'effectue avec le logiciel WinCupl qui est désormais téléchargeable gratuitement.

Voici par exemple le modèle du GALs utilisé dans la petite carte à Z80 : il s'agit d'un GAL 16V8:

.

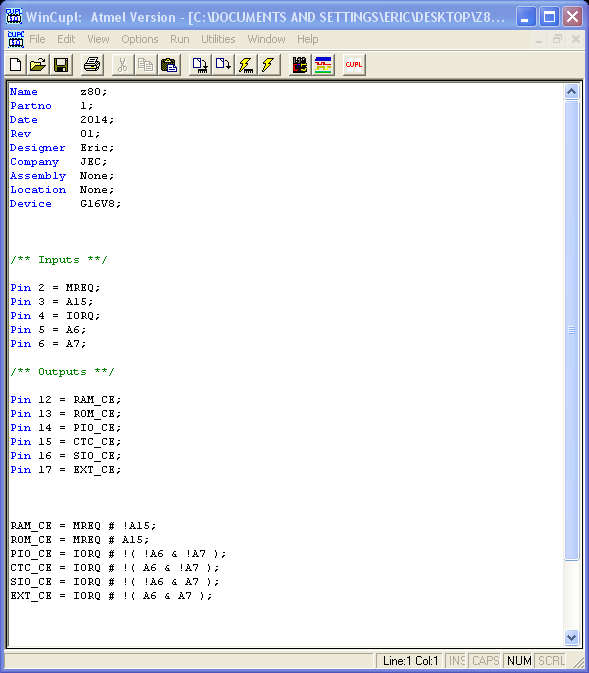

Le programme est donné sous la forme d'un ensemble d'équations :

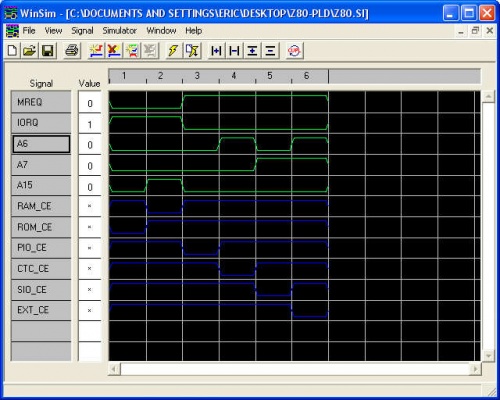

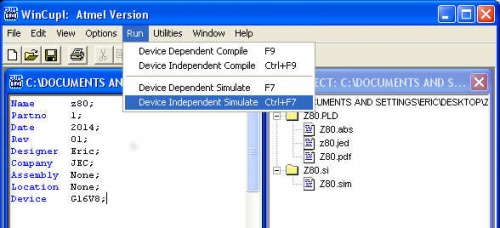

. Une fois le système posé, WinCupl le compile dans le format JEDEC qui sera utilisé par le programmateur. On peut aussi simuler le design :

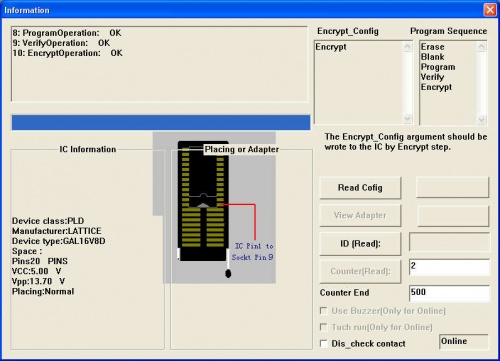

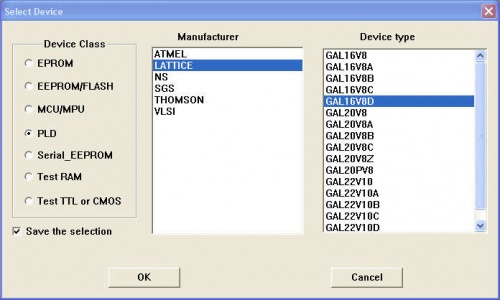

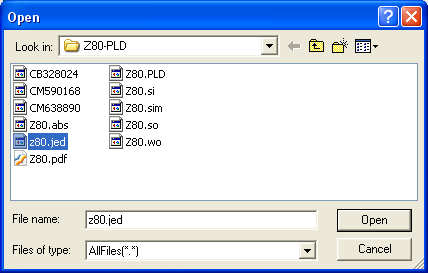

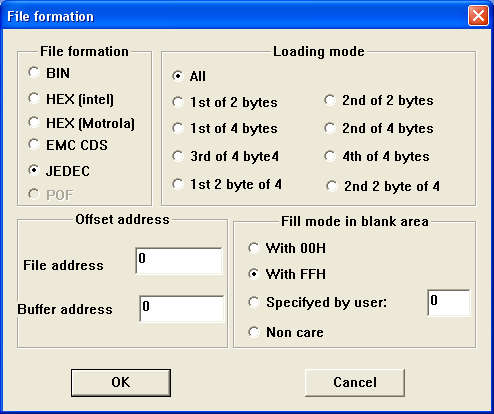

La programmation s'effectue (par exemple) avec le G540. Il suffit de choisir le composant, puis le fichier ".jed" généré par WinCupl.
