Testeur de transistors
From Eric
L'objectif est de réalisé un testeur de transistors analogue à ce que l'on peut trouver dans le commerce ([1] DCA55 de Velleman), mais pour infiniment moins cher. (Edit 01/2015 : aujourd'hui, on trouve sur eBay des versions améliorées du montage que je décris ci-après à un prix ridicule.)
On trouve divers montages de testeur de transistors sur le net, notamment :
- la version réalisée par Markus Frejek dont on trouve une version un peu améliorée sur le site KeinSchnickSchnack. Karl-Heinz Kübbeler en a réalisé une version très améliorée dont on trouvera la trace (SW et HW) ici.
- une version sans microcontroleur
- un autre
On trouve aussi quelques produits commerciaux pas très onéreux :
- le Vellema DCA55 qui est en vérité fabriqué par PeakElec
- l'AS4002 qui a l'air pas mal du tout et qui peut être acheté en kit pour 30€
- le dy294 de Duoyi (qui est plutôt un testeur d'isolement)
- un modèle de chez CEM vendu 35€ (en 2012)
- un kit de chez Elektor, le SC-2005. Le modèle de chez MW Instruments semble être un clone de ce dernier.
- etc.

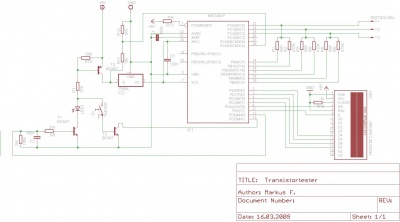

On peut faire difficilement plus simple, sachant que les trois transistors ne sont utilisés que pour assurer l'extinction automatique de l'appareil et que l'on peut donc fort bien s'en passer.
La réalisation ne pose aucun problème. Je pense qu'il est cependant préférable de prendre des résistances de précision (ce que je n'ai pas fait d'ailleurs).
J'ai eu quelques soucis avec l'écran LCD, qui a l'air de trouver les tempos utilisés dans le driver un peu courtes. Je n'y suis pas allé de main morte : j'ai remplacé les _delayus par des _delayms. Rien que ça. J'ai aussi du rallonger la durée de l'attente après initialisation. Il me semble que c'est là le principal problème.

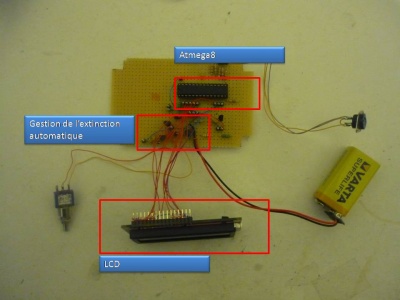

Voici deux photos de la réalisation :
