Techniques de prototypage
From Eric
Voici quelques techniques utilisées pour réalises des prototypes de circuits. Je ne m'attarde que sur celles qui ne sont pas évidentes...
Voir les documents en références qui détaillent ces différentes techniques.
Contents |
La technique dite "ugly construction"
Il s'agit ici de souder les pattes des composants directement entre elles. C'est effectivement très laid, comme on peut le voir ci-après.
Voir ici.
La façon de souder les circuits intégrés est très intéressante ; on comprendra aisément pourquoi on l'appelle couramment "dead bug" !
La technique du circuit imprimé
Voir la rubrique réalisation de circuits imprimés. A noter que certains courageux vont même jusqu'à fabriquer leurs plaques de circuit imprimé sur verre. Voir par exemple la vidéo intitulée clear glass PCB sur YouTube.
La technique des "ilots"

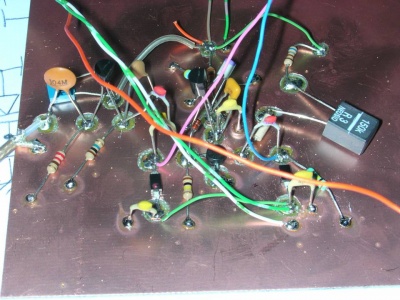

Cette technique est employée pour les circuits HF. Elle consiste à graver des "ilots" sur une plaque de circuit imprimé (par exemple à l'aide d'une Dremel). Tout ce qui n'est pas ilot sert de plan de masse. En voici un exemple (issu de la rubrique VCO).
La technique "Manhattan"
Cette technique est utilisée pour les circuits HF. Il s'agit ici de prédécouper des pastilles rectangulaires ou des disques de circuit imprimé que l'on va coller une plaque de circuit imprimé qui va servir de plan de masse. C'est assez proche de la technique précédente.
On trouvera ici un exemple de circuit réalisé avec cette technique. En voici une photo (on peut constater la qualité de la réalisation!)
Les pastilles de circuit imprimé peuvent être obtenues à la scie à métaux (ce n'est pas très propre) ou avec un emporte pièce pour cuir. On peut aussi les acheter toutes faites : pour $10, vous pourrez obtenir 300 MeSQUAREs pré-découpés et étamés (ce sont les "pastilles" utilisées sur le magnifique circuit ci-dessus).
Références
- "Electronic Prototype Construction Techniques", n.d. http://www.retards.org/library/technology/electronics/electronic_construction.pdf.
- "Homebrew Construction Practices - Surface Mount - Manhattan Style", n.d. http://www.aoc.nrao.edu/~pharden/hobby/HG-MANHAT2.pdf.
- "Manhattan Building Techniques", n.d. http://www.qrpme.com/docs/K7QO%20Manhattan.pdf.
- "MeSQUAREs", n.d. http://www.qrpme.com/?p=product&id=MES.
- "RF Prototyping Techniques", n.d. http://home.sandiego.edu/~ekim/otherjunk/rf_proto.pdf.
- "The WBR – A Simple High Performance Regen Receiver for 40M by N1BYT", n.d. http://aa7ee.wordpress.com/2011/07/24/the-wbr-a-simple-high-performance-regen-receiver-for-40m-by-n1byt/.
- "Ugly Construction", n.d. http://www.sm0vpo.com:800/blocks/deadbug_0.htm.
- "Utilisation D’un Perforateur De Cuir Pour Obtenir Les Pastilles De CI Nécessaire Au Montage Type Manhattan", n.d. http://softsolder.files.wordpress.com/2010/04/cimg4663-punch-with-circuit-board-punchies.jpg.
