Mon atelier
From Eric
Voici une petite vue de mes instruments de mesure. Il s'agit pour l'essentiel d'appareils haut de gamme très âgés ou d'appareil bas de gamme neufs.
Contents |
Générateurs basse fréquence

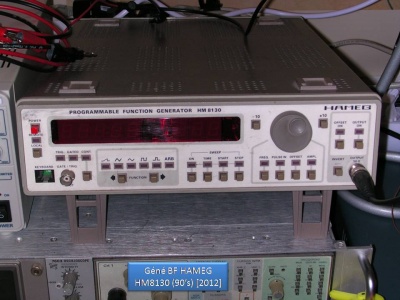

- Un générateur Hameg HM8130 :
- Deux réalisations personnelles qui fonctionnent plus ou moins :

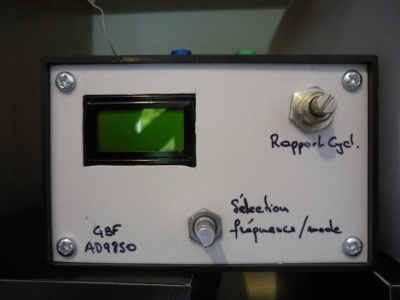

- Un générateur de fréquence à base de DDS AD9850 (juillet 2011) :

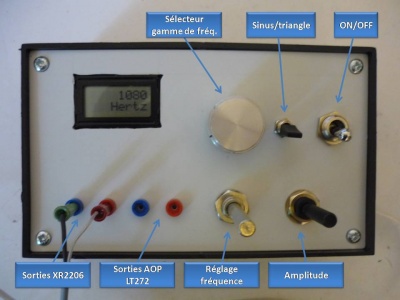

- Un générateur BF à base d'XR2206 (mai 2011) :
- Un générateur de fréquence à base de DDS AD9850 (juillet 2011) :
Pour information, j'ai fait deux autres tentatives qui sont encore sur plaquette d'expérimentation :
- Un montage réalisant un générateur de fonctions à base d'EPROM
- Un montage réalisant un générateur BF à PLL, à base de PIC 16F628A
Oscilloscopes

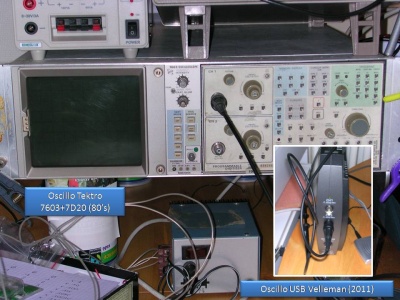

- Un antique Tektro 7D20 (acheté en 2011)
- Un Velleman PCSU1000 (acheté en 2011) :
- Un tout aussi antique HP 54201A (acheté en 2012) :
Analyseurs logiques
- Un Matrix Palas d'avant-guerre (acheté en 2012) :
Programmateurs
Atmel
PIC
EPROM
Fréquencemètre
- Un très vieux Enertec 2711 (acheté en 2012) :

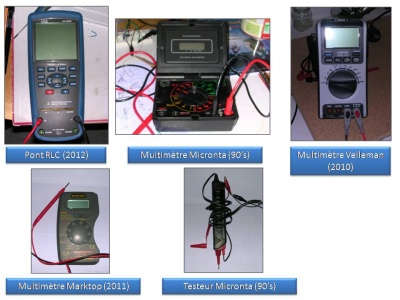

Multimètres
- Un pont RLC CEM DT9935 (acheté en 2012)
- Un DVM1200 de Velleman (acheté en 2011)
- Un "Marktop" à 3 francs six-sous
- Un vieux Micronta (acheté dans les années 90)
- Une sonde Micronta (acheté dans les années 90)

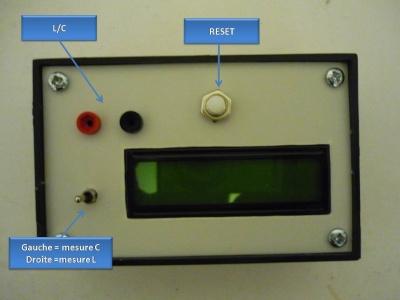

- Un capacimètre/inductance-mètre à base de PIC16F628 (réalisation personnelle) :
J'utilise aussi volontiers de simples galvanomètres.
Alimentations électriques
- Une PS613 (acheté en 2011):
Autres
- Un testeur de composants Duiyo (acheté en 2012) :

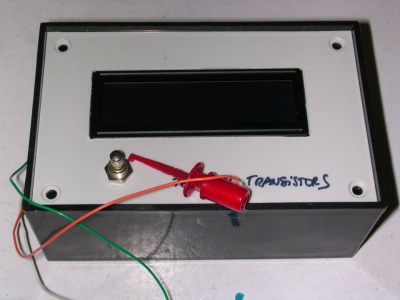

- Un testeur de transistors (réalisé en 2012):
- Un traceur de courbes caractéristiques (réalisé en 2012) :
